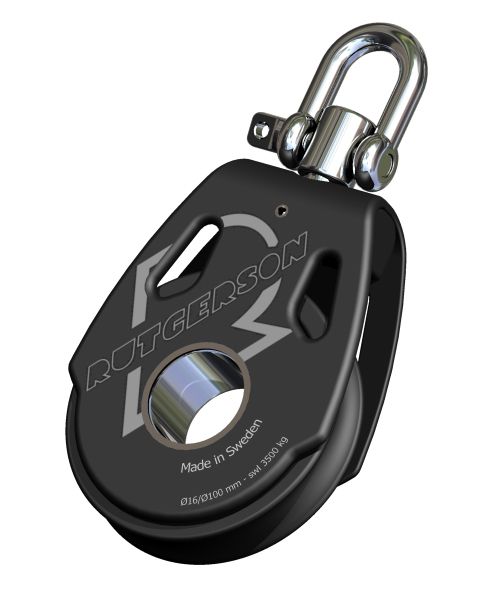

Rutgerson Blockserie ROC (Roller-Bearing Original Concept) mit seitlich kugelgelagerten und auf der Achse nadelgelagerten Tauwerkscheiben aus Aluminium. Der Vorteil des Nadellagers im Vergleich zum Kugellager ist, dass sich der Druck auf eine größere Fläche verteilt und der Block somit höhere Lasten aufnehmen kann. Die mitgelieferten Schäkel sind aus geschmiedetem, nichtrostendem Stahl gefertigt. Bezeichnung Scheiben-Ø mm Arbeitslast kg max. Leine mm Schäkel-Ø mm ROC80 Einscheibig mit Schäkel 80 2500 14 10 ROC100 Einscheibig mit Schäkel 100 3500 16 10

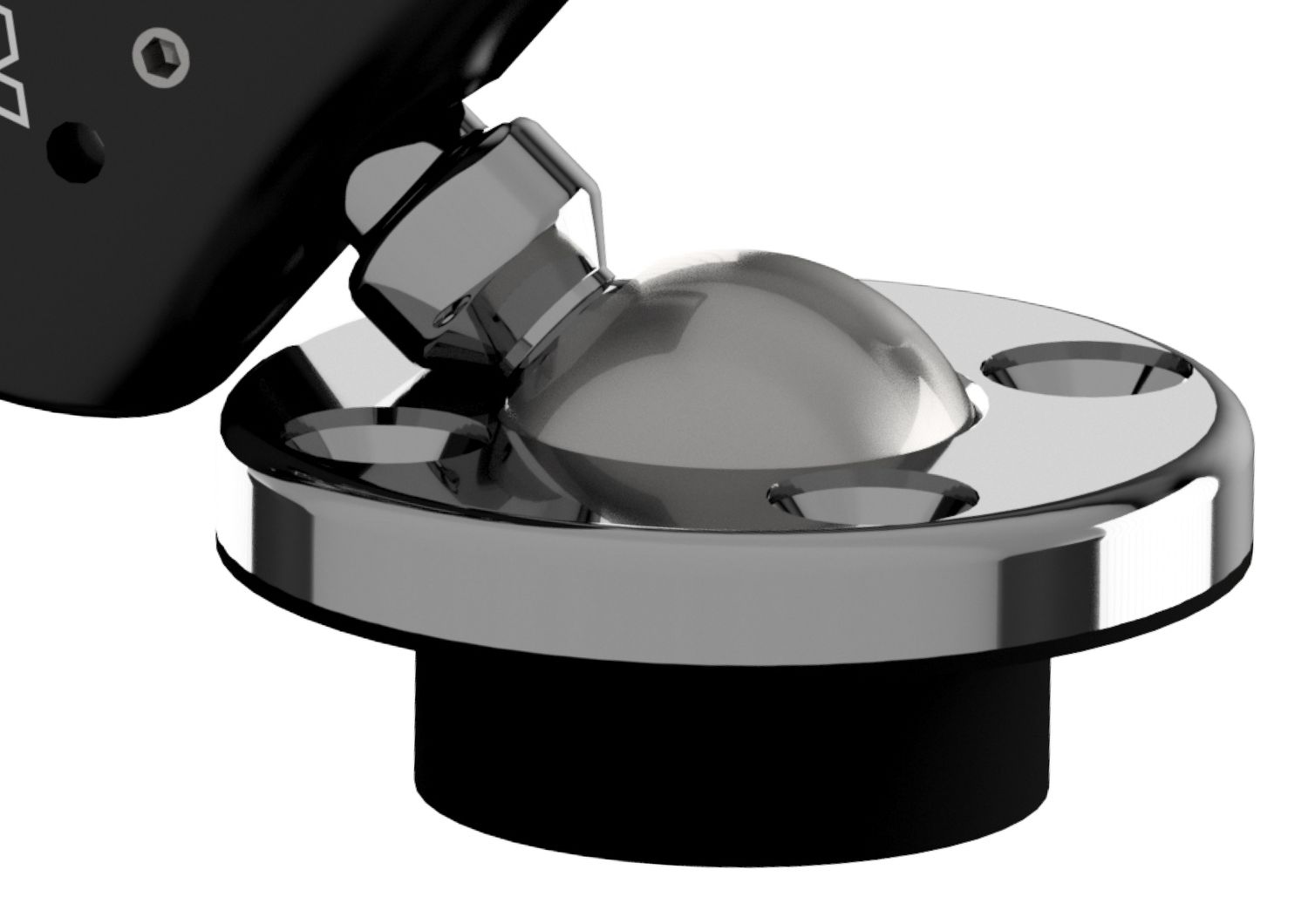

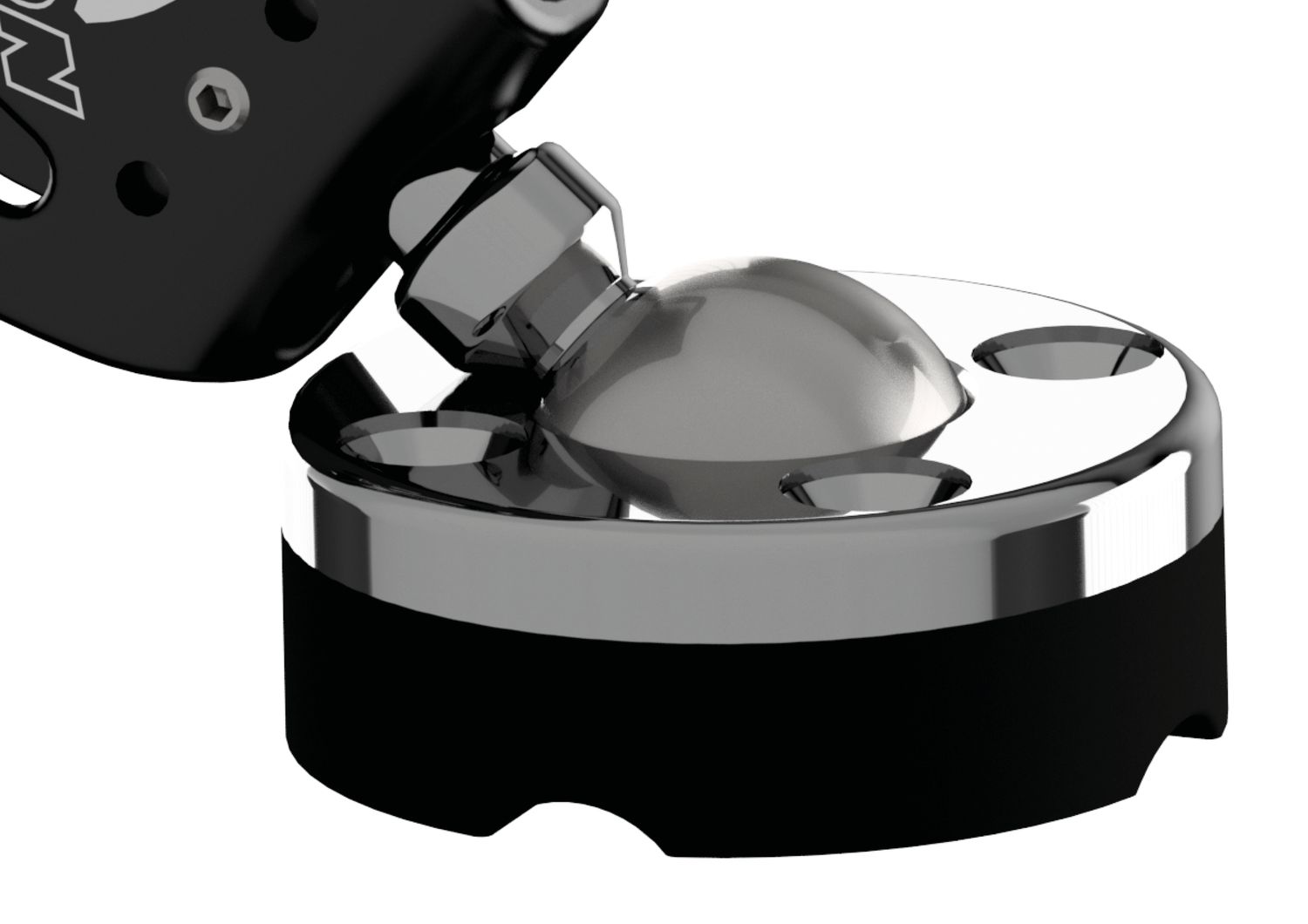

Der Rutgerson StandUp Block-Kugelgelenk onDeck ROC100 ist ein hochleistungsfähiger Umlenkblock für den anspruchsvollen Einsatz auf Segelyachten und Booten. Speziell konzipiert für die präzise Führung von Schoten, Fallen und Kontrollleinen, vereint dieser Block innovative Technik mit robuster Bauweise.Dank seiner Stand-Up-Konstruktion mit integriertem Kugelgelenk passt sich der Block automatisch dem Zugwinkel an und minimiert dadurch Reibungsverluste sowie unerwünschte Belastungen auf das Tauwerk. Das innovative ROC-System (Removable On-deck Connection) ermöglicht eine werkzeuglose Montage und Demontage, was besonders bei wechselnden Anforderungen während unterschiedlicher Segelbedingungen von Vorteil ist.Die Präzisions-Kugellagerung sorgt für eine außergewöhnlich leichtgängige Bewegung der 40 mm Blockscheibe und gewährleistet eine effiziente Kraftübertragung auch unter hoher Last. Gefertigt aus seewasserbeständigem Aluminium oder Edelstahl bietet der Block hervorragenden Schutz vor den rauen Bedingungen im maritimen Umfeld und eine lange Lebensdauer selbst bei intensiver Nutzung.
Die elegante Alternative zum herkömmlichen Padeye mit einzigartigem Kugelgelenk! Unter Last stellt sich das Kugelgelenk im optimalen Winkel zur Zugrichtung ein. Dank des innovativen Kugelgelenksystems lässt sich der Block in einem Winkel von 50° zum Deck neigen und kann so gefährliche Überläufer auf der Winsch vermeiden. Das Kugelgelenk ist aus hochglanzpoliertem Edelstahl gem. AISI 316 gefertigt. Die Basisplatte wird mit vier M8-Senkkopfschrauben montiert (nicht im Lieferumfang).

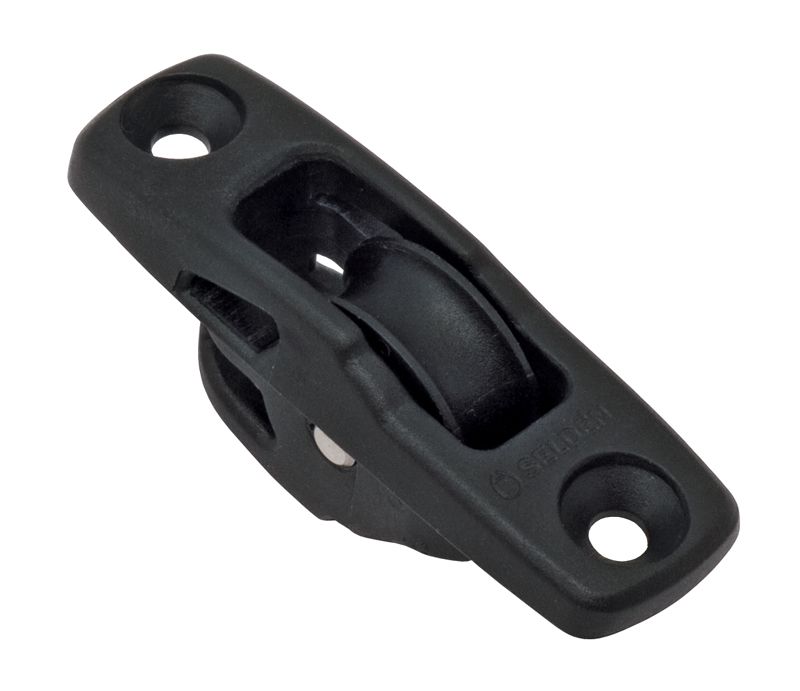

Kugelgelagerte Blöcke für dynamische Lasten. Scheiben aus AcetalAchsen aus hochfestem, nichtrostendem StahlGehäuse aus KompositmaterialKugeln aus nichtrostendem Stahl mit Acetal Distanzhaltern zur Vermeidung von Reibung zwischen den Stahlkugeln Bezeichnung Scheiben-Ø mm Arbeitslastkg Bruchlastkg max. Leinen-Ø mm Schrauben BBB20, einscheibige Deckdurchführung 20 100 200 6 M4* BBB30, einscheibige Deckdurchführung 30 200 400 8 M5* BBB40, einscheibige Deckdurchführung 40 250 500 10 M5* *Schraubengröße, Schrauben sind nicht im Lieferumfang enthalten.

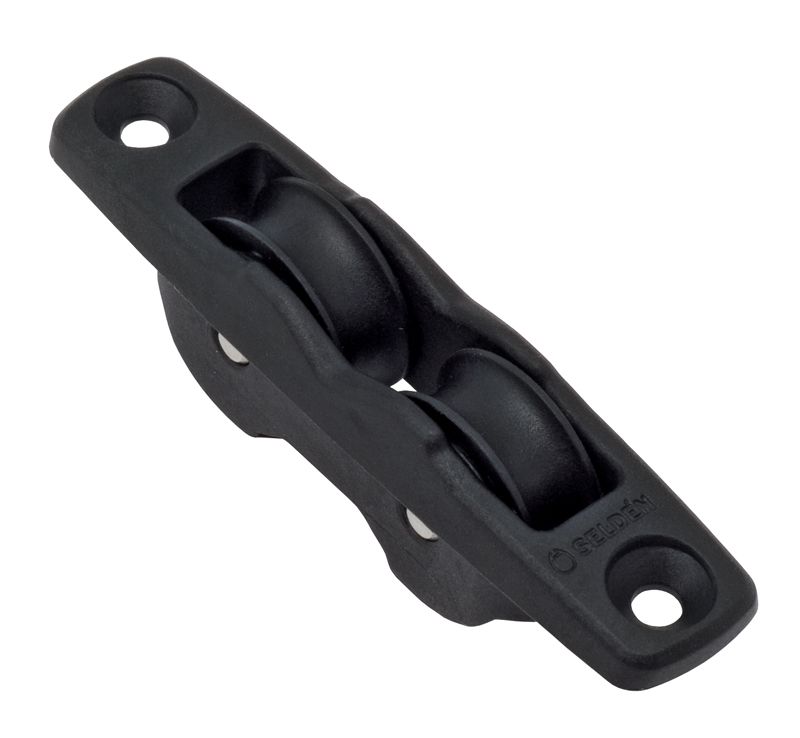

Kugelgelagerte Blöcke für dynamische Lasten. Scheiben aus Acetal Achsen aus hochfestem, nichtrostendem Stahl Gehäuse aus Kompositmaterial Kugeln aus nichtrostendem Stahl mit Acetal Distanzhaltern zur Vermeidung von Reibung zwischen den Stahlkugeln Bezeichnung Scheiben-Ø mm Arbeitslastkg Bruchlastkg max. Leinen-Ø mm Schrauben BBB20, zweischeibige Decksdurchführung 20 100 200 6 M4* BBB30, zweischeibige Decksdurchführung 30 200 400 8 M5* BBB40, zweischeibige Decksdurchführung 40 250 500 10 M5* * Schraubengröße, Schrauben sind im Lieferumfang nicht enthalten.

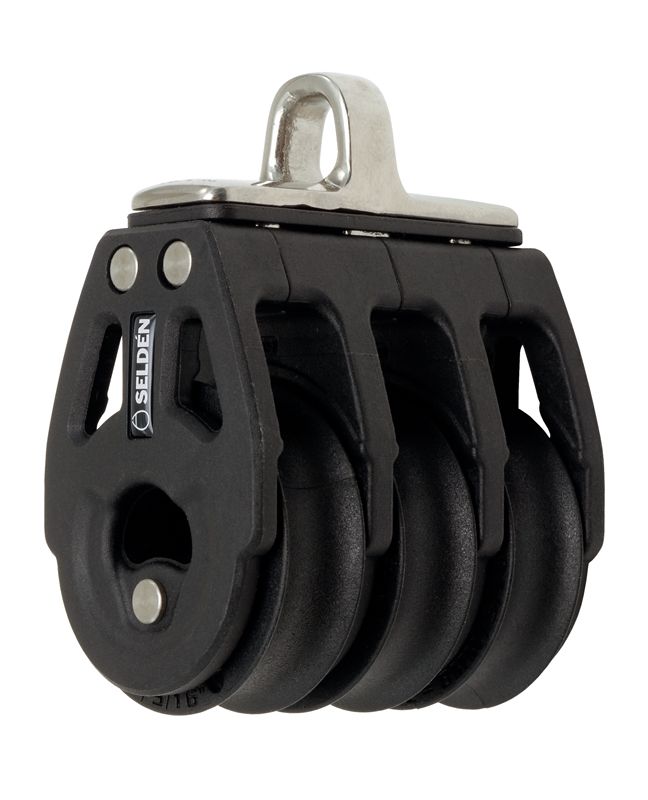

Kugelgelagerte Blöcke für dynamische Lasten. Scheiben aus Acetal Achsen aus hochfestem, nichtrostendem Stahl Gehäuse aus Kompositmaterial Kugeln aus nichtrostendem Stahl mit Acetal Distanzhaltern zur Vermeidung von Reibung zwischen den Stahlkugeln Bezeichnung Scheiben-Ø mm Arbeitslastkg Bruchlastkg max. Leinen-Ø mm BBB20, dreischeibig 20 150 300 6 BBB30, dreischeibig 30 200 400 8 BBB40, dreischeibig 40 250 500 10
Kugelgelagerte Blöcke für dynamische Lasten. Scheiben aus Acetal Achsen aus hochfestem, nichtrostendem Stahl Gehäuse aus Kompositmaterial Kugeln aus nichtrostendem Stahl mit Acetal Distanzhaltern zur Vermeidung von Reibung zwischen den Stahlkugeln Bezeichnung Scheiben-Ø mm Arbeitslastkg Bruchlastkg max. Leinen-Ø mm BBB20, dreischeibig mit Klemme und Kopfbügel 20 300* 600 6 BBB30, dreischeibig mit Klemme und Kopfbügel 30 450* 900 7 * Basierend auf der Arbeitslast der Klemme
Kugelgelagerte Blöcke für dynamische Lasten. Scheiben aus Acetal Achsen aus hochfestem, nichtrostendem Stahl Gehäuse aus Kompositmaterial Kugeln aus nichtrostendem Stahl mit Acetal Distanzhaltern zur Vermeidung von Reibung zwischen den Stahlkugeln Bezeichnung Scheiben-Ø mm Arbeitslastkg Bruchlastkg max. Leinen-Ø mm BBB20, dreischeibig mit Klemme, Kopf- und Unterbügel 20 300* 600 6 BBB30, dreischeibig mit Klemme, Kopf- und Unterbügel 30 540* 1.080 7 * Basierend auf der Arbeitslast der Klemme.

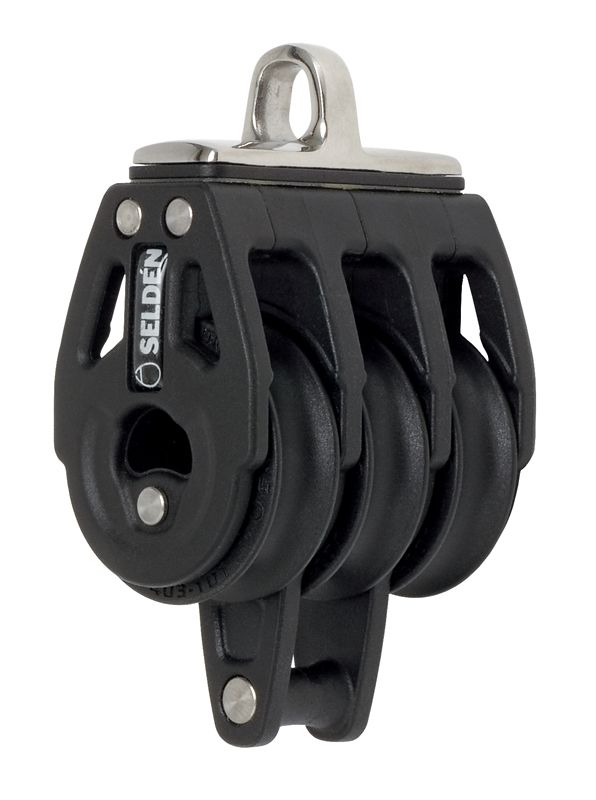

Kugelgelagerte Blöcke für dynamische Lasten. Scheiben aus Acetal Achsen aus hochfestem, nichtrostendem Stahl Gehäuse aus Kompositmaterial Kugeln aus nichtrostendem Stahl mit Acetal Distanzhaltern zur Vermeidung von Reibung zwischen den Stahlkugeln Bezeichnung Scheiben-Ø mm Arbeitslastkg Bruchlastkg max. Leinen-Ø mm BBB20, dreischeibig mit Unterbügel 20 150 300 6 BBB30, dreischeibig mit Unterbügel 30 200 400 8
Kugelgelagerte Blöcke für dynamische Lasten. Scheiben aus Acetal Achsen aus hochfestem, nichtrostendem Stahl Gehäuse aus Kompositmaterial Kugeln aus nichtrostendem Stahl mit Acetal Distanzhaltern zur Vermeidung von Reibung zwischen den Stahlkugeln Bezeichnung Scheiben-Ø mm Arbeitslastkg Bruchlastkg max. Leinen-Ø mm Schäkel-Ø mm BBB40, dreischeibig mit Schäkel 40 250 500 10 4 BBB60, dreischeibig mit Schäkel 60 350 1.000 10 5

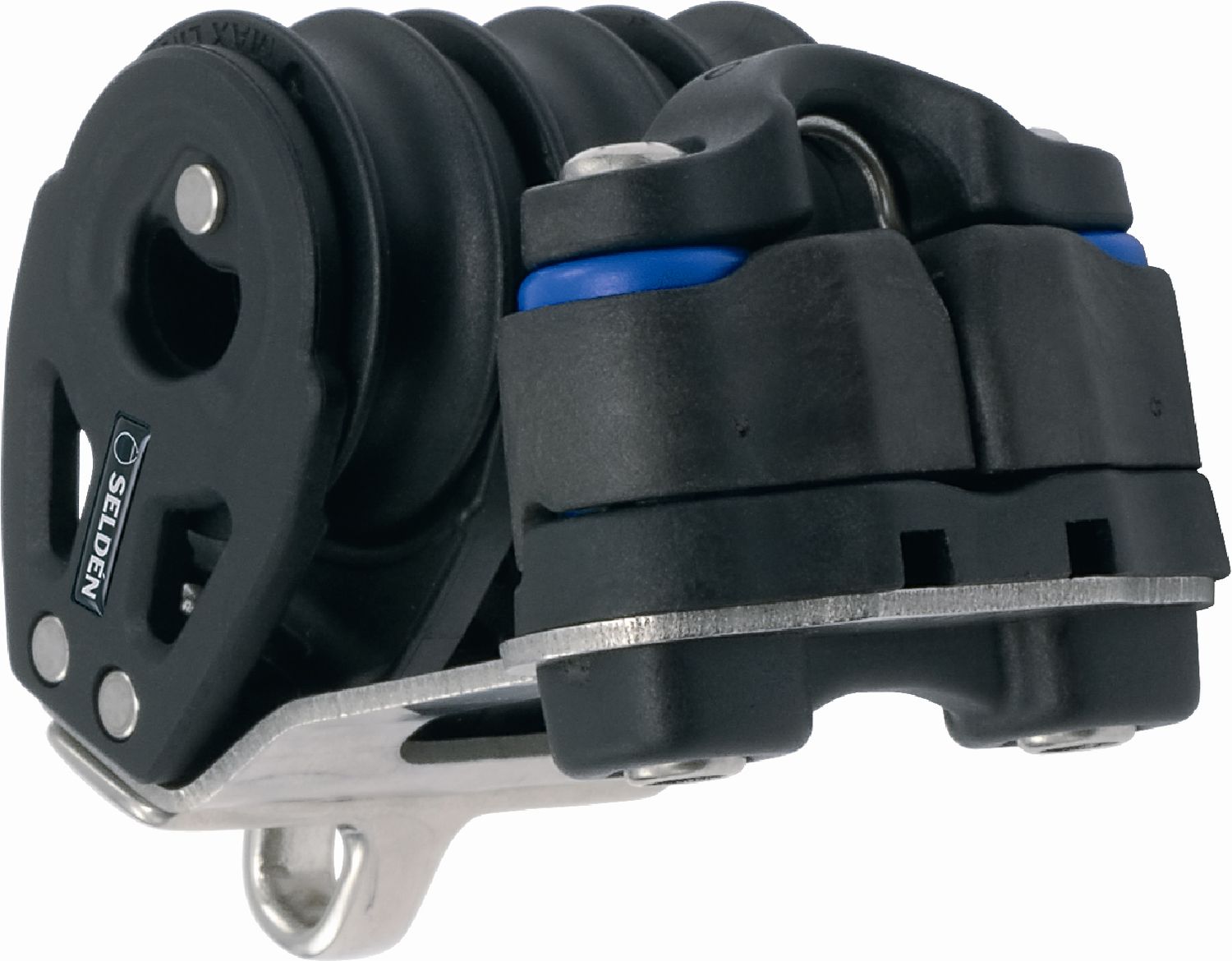

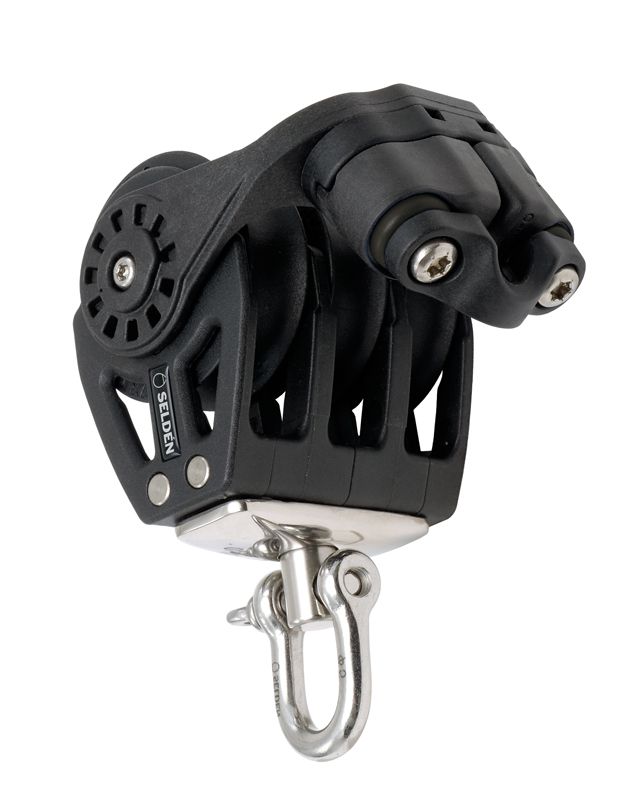

Kugelgelagerte Blöcke für dynamische Lasten. Scheiben aus Acetal Achsen aus hochfestem, nichtrostendem Stahl Gehäuse aus Kompositmaterial Kugeln aus nichtrostendem Stahl mit Acetal Distanzhaltern zur Vermeidung von Reibung zwischen den Stahlkugeln Bezeichnung Scheiben-Ø mm Arbeitslastkg Bruchlastkg max. Leinen-Ø mm Schäkelbügel-Ø mm BBB40, dreischeibig mit Klemme 40 450* 900 7 5 BBB60, dreischeibig mit Klemmel 60 600* 1.200 10 5 * Basierend auf der Arbeitslast der Klemme
Kugelgelagerte Blöcke für dynamische Lasten. Scheiben aus Acetal Achsen aus hochfestem, nichtrostendem Stahl Gehäuse aus Kompositmaterial Kugeln aus nichtrostendem Stahl mit Acetal Distanzhaltern zur Vermeidung von Reibung zwischen den Stahlkugeln Bezeichnung Scheiben-Ø mm Arbeitslastkg Bruchlastkg max. Leinen-Ø mm Schäkel-Ø mm BBB40, dreischeibig mit Schäkel und Unterbügel 40 250 500 10 4 BBB60, dreischeibig mit Schäkel und Unterbügel 60 350 1.000 10 5

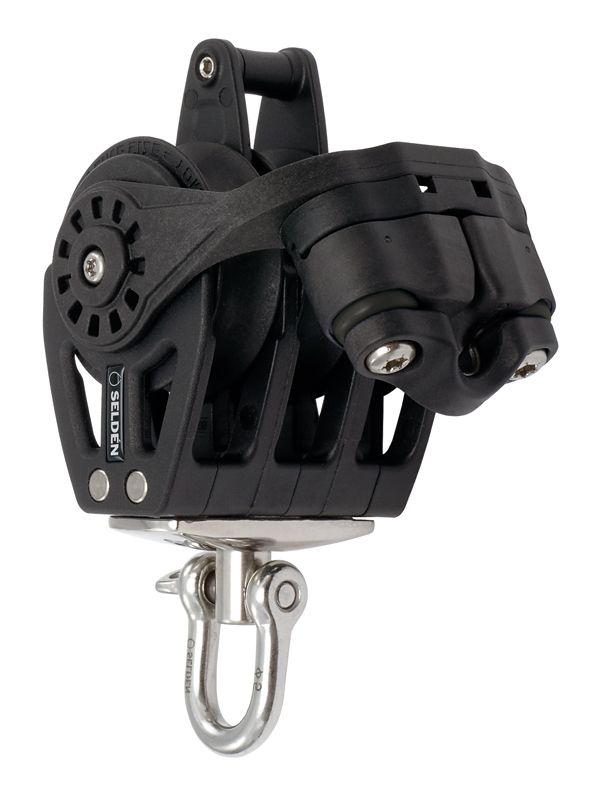

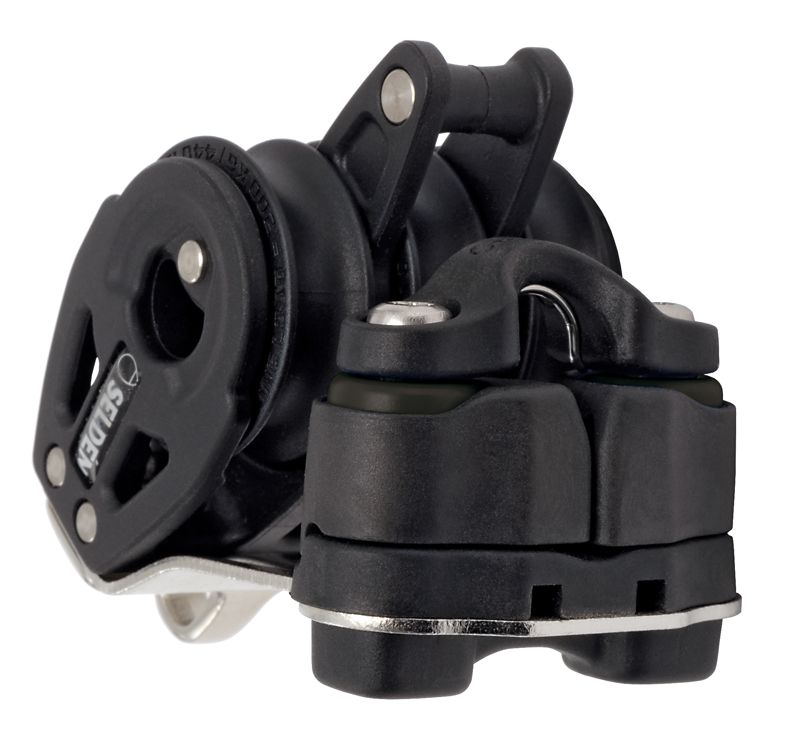

Kugelgelagerte Blöcke für dynamische Lasten. Scheiben aus Acetal Achsen aus hochfestem, nichtrostendem Stahl Gehäuse aus Kompositmaterial Kugeln aus nichtrostendem Stahl mit Acetal Distanzhaltern zur Vermeidung von Reibung zwischen den Stahlkugeln Bezeichnung Scheiben-Ø mm Arbeitslastkg Bruchlastkg max. Leinen-Ø mm Schäkelbügel-Ø mm BBB40, dreischeibig mit Klemme und Unterbügel 40 540* 1.080 7 5 BBB60, dreischeibig mit Klemmel und Unterbügel 60 720* 1.440 10 5 * Basierend auf der Arbeitslast der Klemme

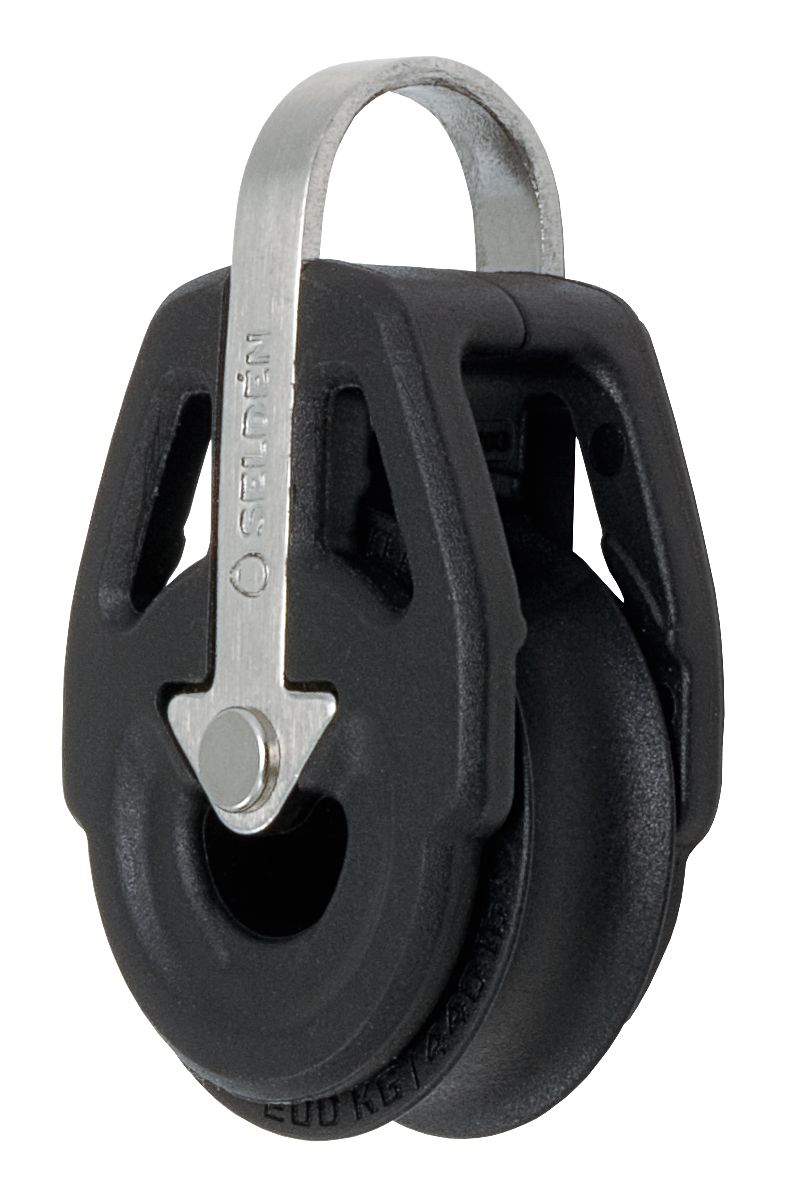

Kugelgelagerte Blöcke für dynamische Lasten. Scheiben aus Acetal Achsen aus hochfestem, nichtrostendem Stahl Gehäuse aus Kompositmaterial Kugeln aus nichtrostendem Stahl mit Acetal Distanzhaltern zur Vermeidung von Reibung zwischen den Stahlkugeln Bezeichnung Scheiben-Ø mm Arbeitslastkg Bruchlastkg max. Leinen-Ø mm BBB20, einscheibig mit Kopfbügel 20 150 300 6 BBB30, einscheibig mit Kopfbügel 30 200 400 8 BBB40, einscheibig mit Kopfbügel 40 250 500 10

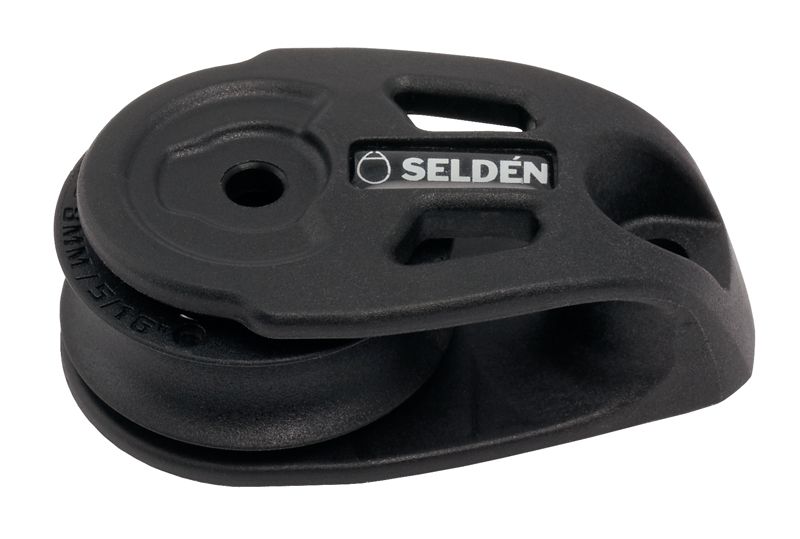

Kugelgelagerte Blöcke für dynamische Lasten. Scheiben aus Acetal Achsen aus hochfestem, nichtrostendem Stahl Gehäuse aus Kompositmaterial Kugeln aus nichtrostendem Stahl mit Acetal Distanzhaltern zur Vermeidung von Reibung zwischen den Stahlkugeln Bezeichnung Scheiben-Ø mm Arbeitslastkg Bruchlastkg max. Leinen-Ø mm Schrauben BBB20, einscheibig mit Führungsblock 20 100 200 6 M4* BBB30, einscheibig mit Führungsblock 30 200 400 8 M5* BBB40, einscheibig mit Führungsblock 40 250 500 10 M5* BBB60, einscheibig mit Führungsblock 60 350 1.000 10 M6* *Schraubengröße, Schrauben sind nicht im Lieferumfang enthalten.
Kugelgelagerte Blockserie "BBB" (Ball Bearing Block) für dynamische Lasten. Kugelgelagerte Blöcke aus Kompositmaterial mit nichtrostenden Stahlträgern in den Lastachsen. Kugeln aus nichtrostendem Stahl mit Acetal Distanzhaltern zur Vermeidung von Reibung zwischen den Stahlkugeln. Scheiben aus Acetal Achsen aus hochfestem, nichtrostendem Stahl Gehäuse aus Kompositmaterial Kugeln aus nichtrostendem Stahl mit Acetal Distanzhaltern Bezeichnung Scheiben-Ø mm Arbeitslastkg Bruchlastkg max. Leinen-Ø mm Schäkel-Ø mm BBB40, einscheibig mit Klemme 40 90* 180 7 4 BBB60, einscheibig mit Klemme 60 120* 240 10 5 * Basierend auf der Arbeitslast der Klemme.
Kugelgelagerte Blockserie "BBB" (Ball Bearing Block) für dynamische Lasten. Kugelgelagerte Blöcke aus Kompositmaterial mit nichtrostenden Stahlträgern in den Lastachsen. Kugeln aus nichtrostendem Stahl mit Acetal Distanzhaltern zur Vermeidung von Reibung zwischen den Stahlkugeln. Scheiben aus Acetal Achsen aus hochfestem, nichtrostendem Stahl Gehäuse aus Kompositmaterial Kugeln aus nichtrostendem Stahl mit Acetal Distanzhaltern Bezeichnung Scheiben-Ø mm Arbeitslastkg Bruchlastkg max. Leinen-Ø mm Schäkel-Ø mm BBB40, einscheibig mit Klemme und Unterbügel 40 90* 180 7 4 BBB60, einscheibig mit Klemme und Unterbügel 60 120* 240 10 5 * Basierend auf der Arbeitslast der Klemme.

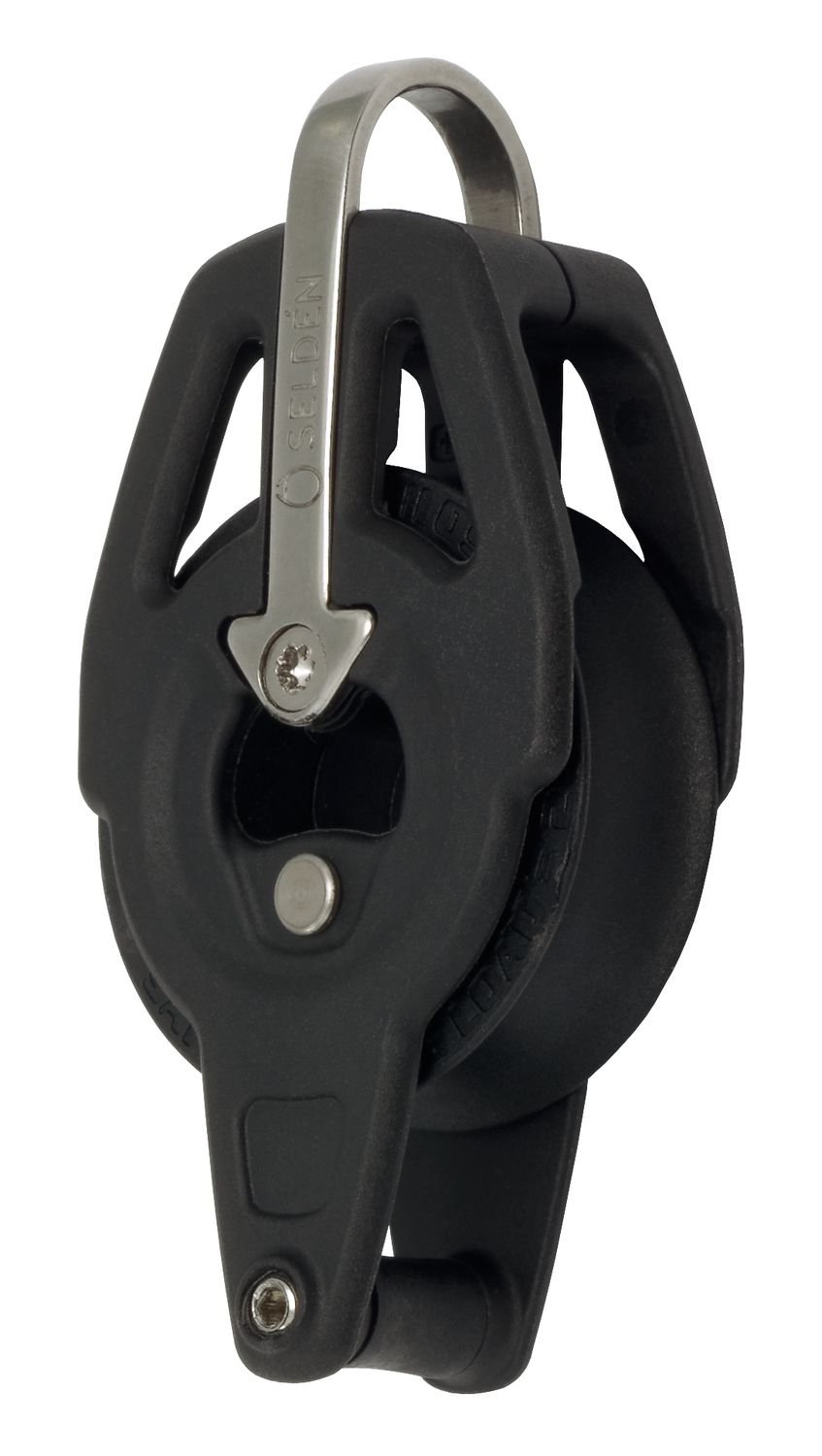

Kugelgelagerte Blöcke für dynamische Lasten. Scheiben aus Acetal Achsen aus hochfestem, nichtrostendem Stahl Gehäuse aus Kompositmaterial Kugeln aus nichtrostendem Stahl mit Acetal Distanzhaltern zur Vermeidung von Reibung zwischen den Stahlkugeln Bezeichnung Scheiben-Ø mm Arbeitslastkg Bruchlastkg max. Leinen-Ø mm BBB20, einscheibig mit Kopf/Unterbügel 20 150 300 6 BBB30, einscheibig mit Kopf/Unterbügel 30 200 400 8 BBB40, einscheibig mit Kopf/Unterbügel 40 250 500 10

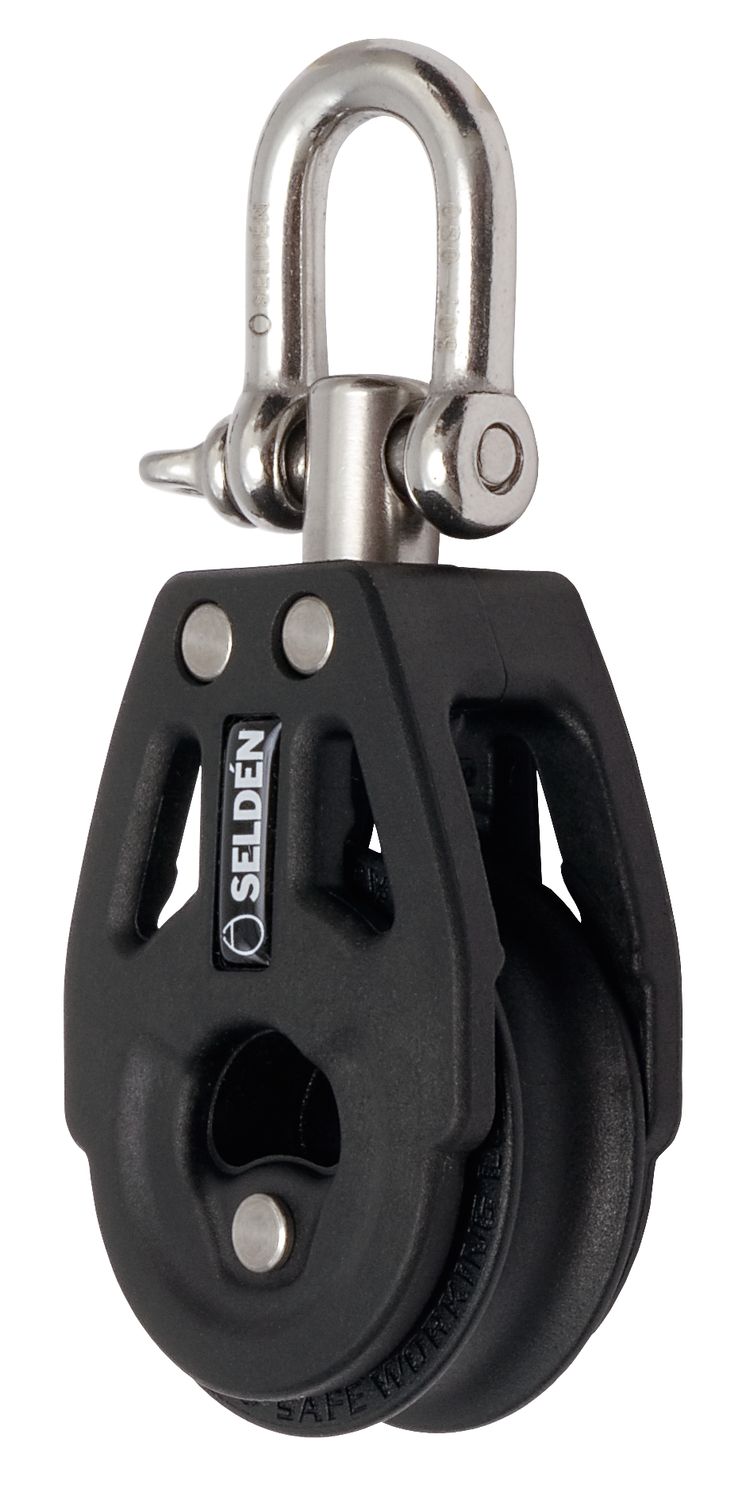

Kugelgelagerte Blöcke für dynamische Lasten. Scheiben aus Acetal Achsen aus hochfestem, nichtrostendem Stahl Gehäuse aus Kompositmaterial Kugeln aus nichtrostendem Stahl mit Acetal Distanzhaltern zur Vermeidung von Reibung zwischen den Stahlkugeln Bezeichnung Scheiben-Ø mm Arbeitslastkg Bruchlastkg max. Leinen-Ø mm Schäkel-Ø mm BBB30, einscheibig mit Schäkel 30 200 400 8 4 BBB40, einscheibig mit Schäkel 40 250 500 10 4 BBB60, einscheibig mit Schäkel 60 350 1.000 10 5

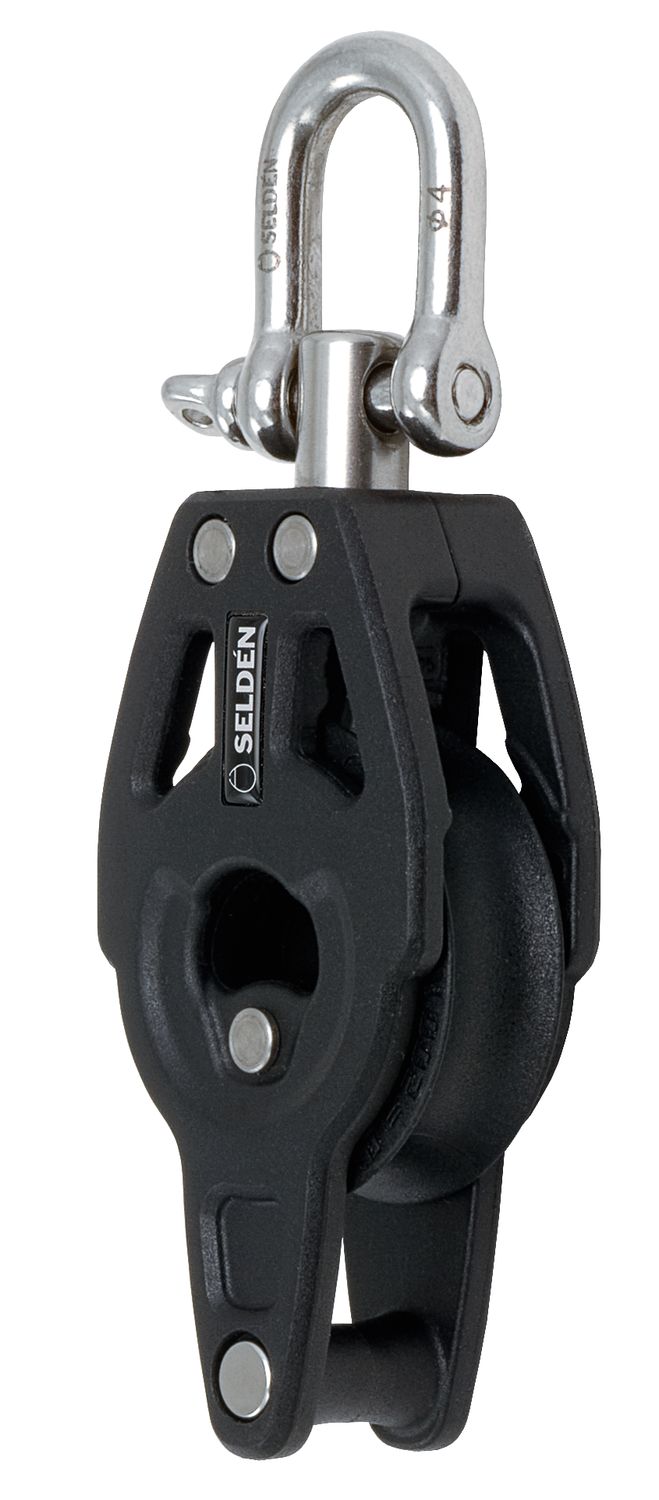

Kugelgelagerte Blöcke für dynamische Lasten. Scheiben aus Acetal Achsen aus hochfestem, nichtrostendem Stahl Gehäuse aus Kompositmaterial Kugeln aus nichtrostendem Stahl mit Acetal Distanzhaltern zur Vermeidung von Reibung zwischen den Stahlkugeln Bezeichnung Scheiben-Ø mm Arbeitslastkg Bruchlastkg max. Leinen-Ø mm Schäkel-Ø mm BBB30, einscheibig mit Schäkel und Unterbügel 30 200 400 8 4 BBB40, einscheibig mit Schäkel und Unterbügel 40 250 500 10 4 BBB60, einscheibig mit Schäkel und Unterbügel 60 350 1.000 10 5

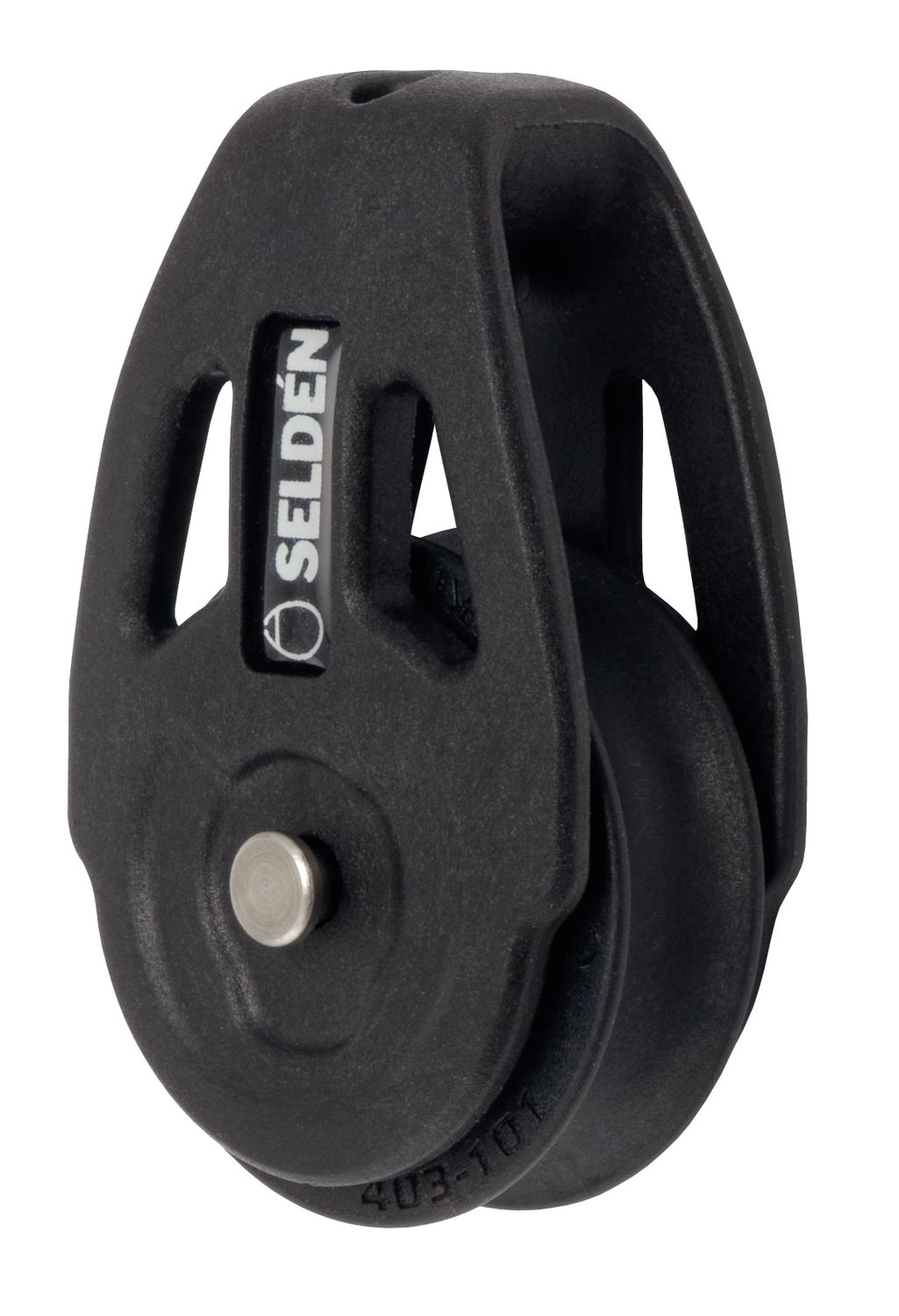

Kugelgelagerte Blöcke für dynamische Lasten. Scheiben aus Acetal Achsen aus hochfestem, nichtrostendem Stahl Gehäuse aus Kompositmaterial Kugeln aus nichtrostendem Stahl mit Acetal Distanzhaltern zur Vermeidung von Reibung zwischen den Stahlkugeln Bezeichnung Scheiben-Ø mm Arbeitslastkg Bruchlastkg max. Leinen-Ø mm BBB20, einscheibig zum Einbinden 20 100 200 6 BBB30, einscheibig zum Einbinden 30 200 400 8 BBB40, einscheibig zum Einbinden 40 250 500 10 BBB60, einscheibig zum Einbinden 60 350 1.000 10
Kugelgelagerte Blöcke für dynamische Lasten. Scheiben aus Acetal Achsen aus hochfestem, nichtrostendem Stahl Gehäuse aus Kompositmaterial Kugeln aus nichtrostendem Stahl mit Acetal Distanzhaltern zur Vermeidung von Reibung zwischen den Stahlkugeln Bezeichnung Scheiben-Ø mm Arbeitslastkg Bruchlastkg max. Leinen-Ø mm Schrauben BBB30, einscheibig mit Führungsblock 20 100 200 6 M4* BBB40, einscheibig mit Führungsblock 30 200 400 8 M5* BBB60, einscheibig mit Führungsblock 40 250 500 10 M5* *Schraubengröße, Schrauben sind nicht im Lieferumfang enthalten.

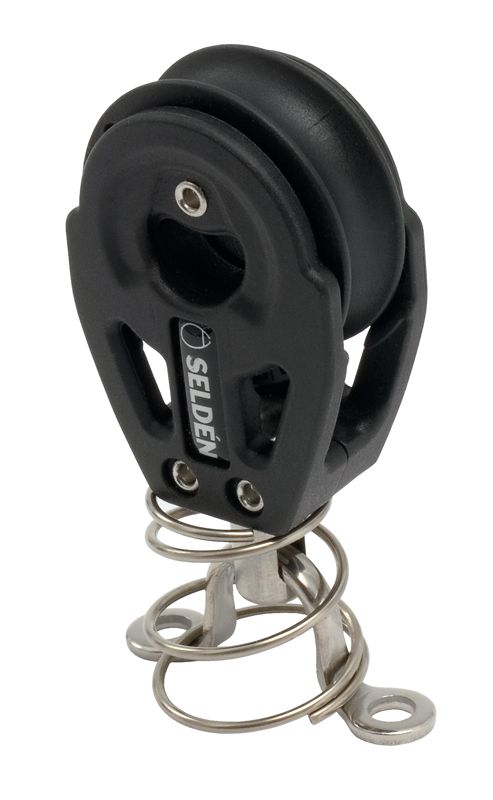

Kugelgelagerte Blöcke für dynamische Lasten. Scheiben aus Acetal Achsen aus hochfestem, nichtrostendem Stahl Gehäuse aus Kompositmaterial Kugeln aus nichtrostendem Stahl mit Acetal Distanzhaltern zur Vermeidung von Reibung zwischen den Stahlkugeln Bezeichnung Scheiben-Ø mm Arbeitslastkg Bruchlastkg max. Leinen-Ø mm Schrauben BBB20, einscheibig mit Kopfbügel und Feder 20 150 300 6 M4* BBB30, einscheibig mit Kopfbügel und Feder 30 200 400 8 M4* * Schraubengröße, Schrauben sind nicht im Lieferumfang enthalten.

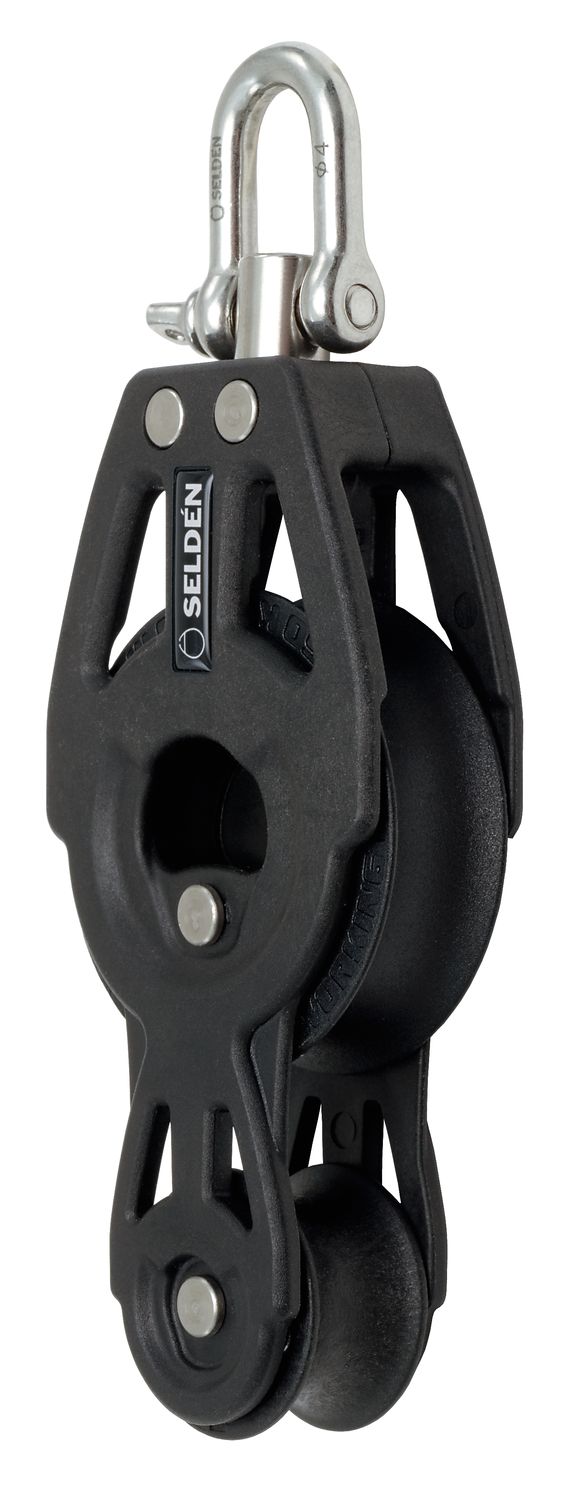

Kugelgelagerte Blöcke für dynamische Lasten. Scheiben aus Acetal Achsen aus hochfestem, nichtrostendem Stahl Gehäuse aus Kompositmaterial Kugeln aus nichtrostendem Stahl mit Acetal Distanzhaltern zur Vermeidung von Reibung zwischen den Stahlkugeln Bezeichnung Scheiben-Ø mm Arbeitslastkg Bruchlastkg max. Leinen-Ø mm Schäkel-Ø mm BBB40, Violinblock mit Schäkel 40 250 500 10 4 BBB60, Violinblock mit Schäkel 60 500 1.000 10 5
